開口率決定LCD液晶顯示器的亮度嗎?
  文章內容

          LCD液晶顯示屏中有一個很重要的規格就是亮度, 而決定亮度最重要的因素就是開口率. 開口率是什么呢? 簡單的來說就是光線能透過的有效區域比例.一個液晶顯示器從正上方或是正下方看過去的結構圖. 當光線經由背光板發射出來時, 并不是所有的光線都能穿過面板, 象是給LCD source驅動芯片及gate驅動芯片用的信號走線, 以及TFT本身, 還有儲存電壓用的儲存電容等等. 這些地方除了不完全透光外, 也由于經過這些地方的光線 并不受到電壓的控制,而無法顯示正確的灰階, 所以都需利用black matrix加以遮蔽, 以免干擾到其他透光區域的正確亮度. 所以有效的透光區域, 就只剩下如同圖17右邊所顯示的區域而已. 這一塊有效的透光區域, 與全部面積的比例就稱之為開口率.

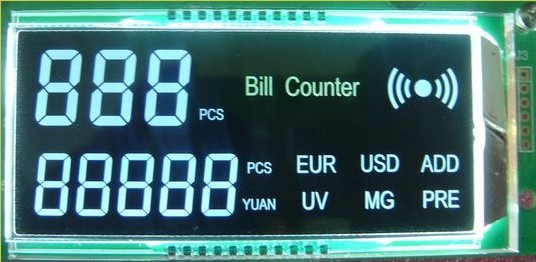

LCD液晶屏



 當光線從背光板發射出來, 會依序穿過偏光板, 玻璃, 液晶, 彩色濾光片等等. 假設各個零件的穿透率如以下所示:

    偏光板: 50%(因為其只準許單方向的極化光波通過)

    玻璃:95%(需要計算上下兩片)

    液晶:95%

    開口率:50%(有效透光區域只有一半)

    彩色濾光片:27%(假設材質本身的穿透率為80%,但由于濾光片本身涂有色彩, 只能容許該色彩的光波通過. RGB三原色來說, 只能容許三種其中一種通過. 所以僅剩下三分之一的亮度. 所以總共只能通過80%*33%=27%.)

    以上述的穿透率來計算, 從背光板出發的光線只會剩下6%, 實在是少的可憐. 這也是為什么在TFT LCD的設計中, 要盡量提高開口率的原因. 只要提高開口率, 便可以增加亮度, 而同時背光板的亮度也不用那么高, 可以節省耗電及花費.

發布人:LCD液晶 發布時間:2017年1月12日 已被瀏覽 2720
